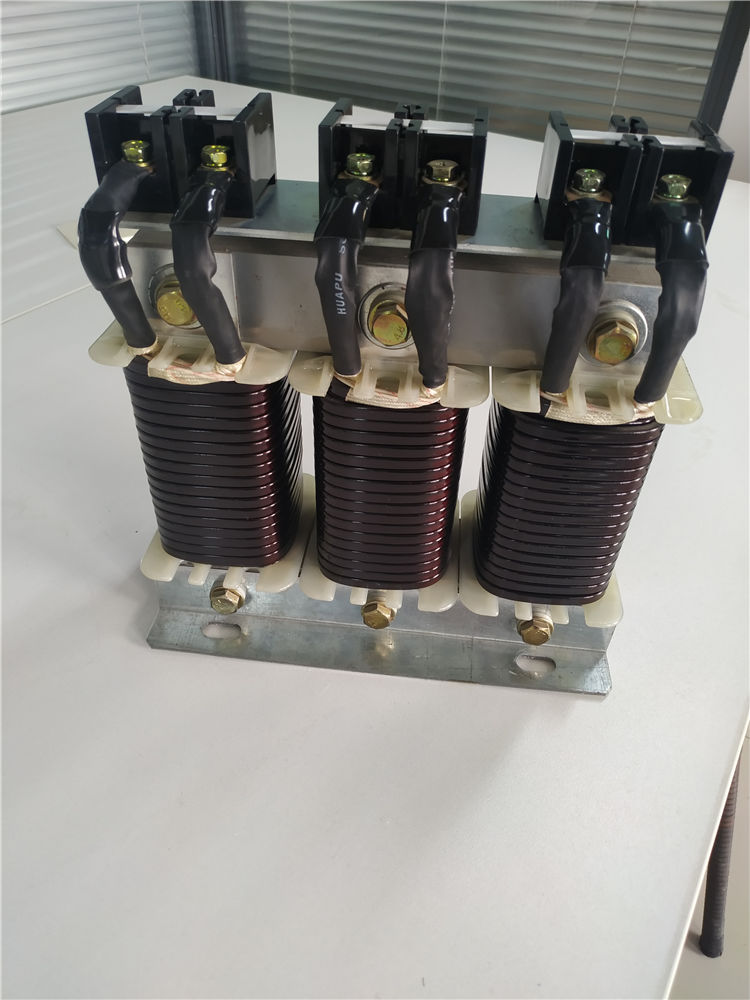

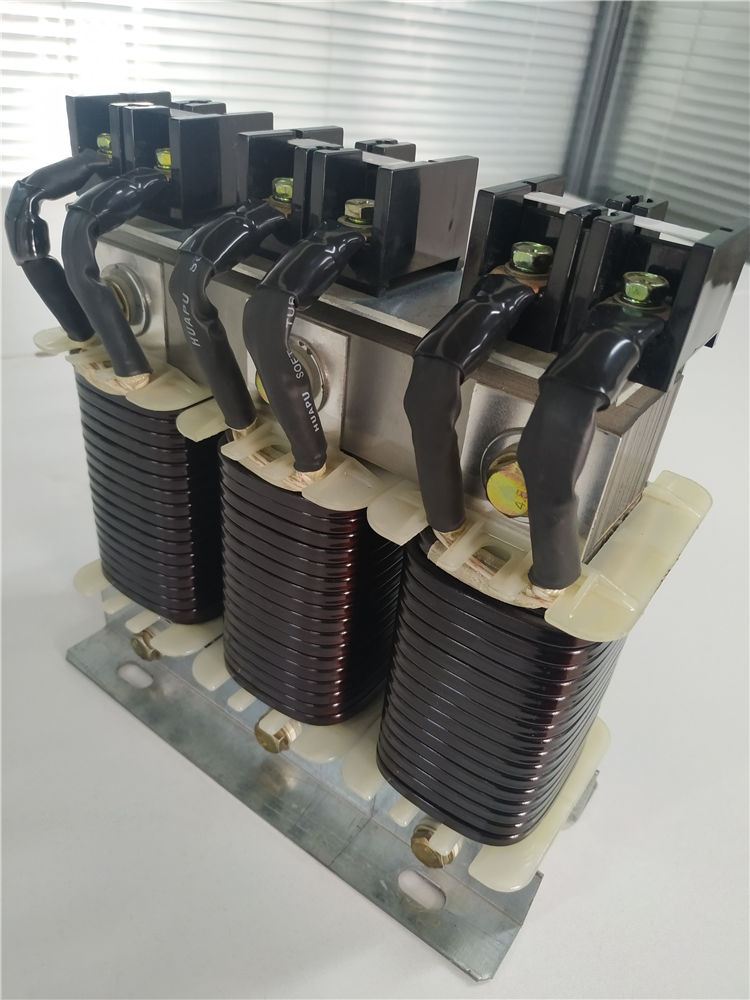

1）產品概述

低壓串聯電抗器與低壓并聯電容器串聯使用，用以補償系統的無功缺額，提高系統的功率因數。當系統中5次諧波含量較大時，選4.5%～6%電抗率的電抗器；當系統中3次諧波含量較大時，選12%～13%電抗率的電抗器，串聯電抗器與電容器組組成無功補償裝置。

2）主要技術參數
u 可用于0.4kV、0.66kV系統；
u 電抗率的種類：1%、6%、12%；
u 額定絕緣水平3kV/min；
u 電抗器各部位的溫升限值：鐵芯不超過50K，線圈溫升不超過70K；
u 電抗器噪聲不大于50dB；
u 電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行；
u 電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。
u 三相電抗器的任意兩相電抗值之差不大于±3%；
u 耐溫等級H級（180℃）以上。

3）主要技術特點
u 鐵芯采用低損耗優質硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
u 線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有較佳的美感且有較好的散熱性能。
u 電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有高的耐熱等級，可確保電抗器在高溫下亦能低噪音地運行。
u 電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升。
u 外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。

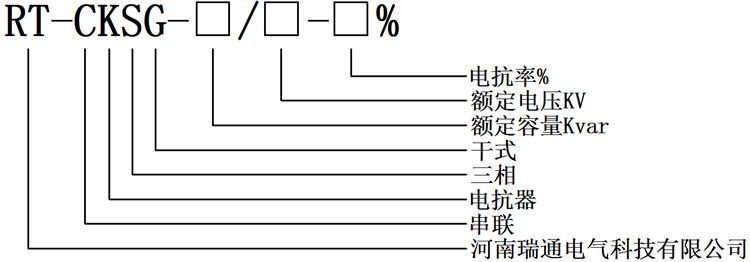

4）型號說明


5）使用環境條件：
1.海拔高度不超過2000米。
2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3.周圍無有害氣體，無易燃易爆物品。
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
