1）產品概述
三相負荷不平衡自動調節裝置（簡稱:RT-MEC）屬于新型的電力電子設備。該裝置利用采樣電路實時采集低壓配電線路的三相電壓、三相電流等運行參數，通過模型運算計算出三相間的負荷不平衡度和需要補償?shù)碾娏髦岛拖辔?，根?jù)裝置設定的值來控制PWM信號發生器發出控制信號給內部的IGBT驅動，使逆變器產生一個滿足要求的電流信號送入到系統中，實現三相負荷的自動平衡調節。

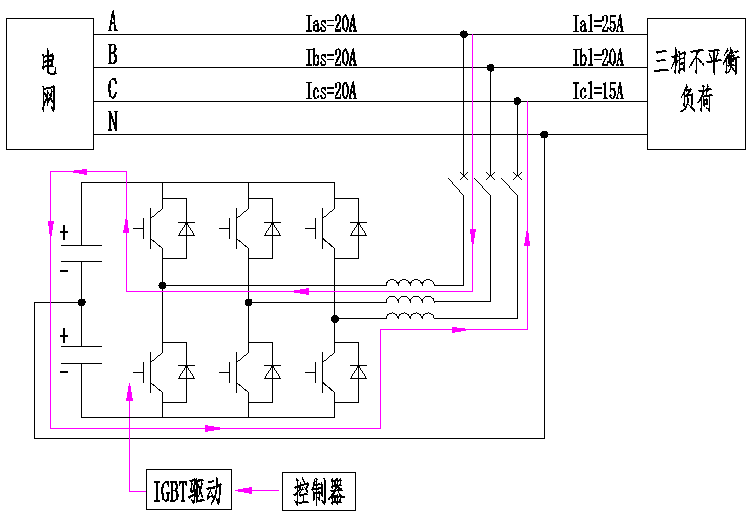

三相負荷不平衡自動調節裝置（RT-MEC）工作原理示意圖
2）主要技術特點
u 采用三電平拓?fù)浣Y(jié)構，有效降低了紋波電流，提高了輸出波形的品質；
u 采用德國英飛凌高集成三電平IGBT模塊，具有電壓應力低，可靠性高，導通損耗和開關損耗大幅減??；
u 采用TI公司的TMS320F28377D系列DSP芯片，具有雙核32位CPU，控制精度高，相應速度快，擁有多個16位ADC，采樣精度高；
u 采用磁環電抗器，具有體積小、重量輕、溫升低、噪音小的特點；
u 采用高性能的霍爾電流傳感器和霍爾電壓傳感器，采樣精度高；
u 采用模塊化設計，方便安裝及增容；
u 具有多種補償模式：有功不平衡調整優先、無功補償優先、諧波治理優先等多種調節模式；
u 全相應時間小于10ms，控制快速，有利暫態穩定性的提高；
u 具有母線過壓、欠壓、缺相等外部電氣故障及IGBT過熱、過流等內部故障的完善的保護功能；
u 具有WIFI模塊，可在手機上近距離觀察、調試設備的運行情況；
u 生產及檢驗程序完備，所有產品均經過12步生產工藝、4道檢驗工序、72小時老化測試。
1）主要技術參數
三相負荷不平衡自動調節裝置（RT-UAD）主要技術參數見下表：

	RT-MEC0.4-30	RT-MEC0.4-50	RT-MEC0.4-75	RT-MEC0.4-100
系統參數
工作電壓	400V（-40%～+20%）
工作頻率	50/60Hz±5%
接線方式	三相三線、三相四線
性能指標
補償模式	有功不平衡優先、無功補償優先等8種模式
不平衡補償能力	在補償容量范圍內不平衡度＜3%
效率	≥97%
有效響應時間	瞬時響應時間<0.1ms，完全響應時間≤10ms TSC支路響應時間≤20ms
保護功能	過壓、欠壓、逆變器過流、過熱、過載等
顯示及接口
語言類型	中英文界面
顯示內容	電壓、電流、功率因數、不平衡度、諧波含量等
通訊接口	RS-232，RS-485，RJ45網絡接口， WIFI、GPRS可選擇
通訊協議	MODBUS-RTU
殼體配置
型材	不銹鋼
環境條件
IP等級	IP44（其它IP等級可定制）
運行溫度	-10～55℃
存儲溫度	-25～70℃
相對濕度	最大95％RH（無凝露）
海拔高度	不高于1500m（適當降容可至更高海拔）

4）型號說明

5）外形尺寸
三相負荷不平衡自動調節裝置（RT-MEC）柜機的外形尺寸如下：

外形尺寸  型號規格	W	D	H	W1	D1
RT-MEC	650	450	1010	750	550

注：其它外形尺寸可定制。
