電能質量綜合優化裝置（集中式）RT-MEC-J

所屬欄目：三相不平衡裝置

產品描述：

產品概述針對配電臺區因三相負荷分布不均、動態變化大及分布式光伏接入導致的臺區支路電流不平衡問題，瑞通電氣研發了RT-MEC-F系列電能質量綜合優化裝置（分散式）。該裝置集調...

立即咨詢咨詢熱線： 17329446165

產品概述

產品概述
針對配電臺區因三相負荷分布不均、動態變化大及分布式光伏接入導致的臺區變壓器低壓側電流不平衡問題，瑞通電氣研發了RT-MEC-J系列電能質量綜合優化裝置（集中式）。該裝置集調節不平衡、諧波濾除與無功補償于一體，通過實時監測與智能算法，在精準平衡三相電流的同時，兼具抑制諧波、提升功率因數功能。具備模塊化結構與靈活擴容能力，可顯著改善電能質量，降低網損，為高比例新能源接入的配電網安全穩定運行提供全面保障。
。

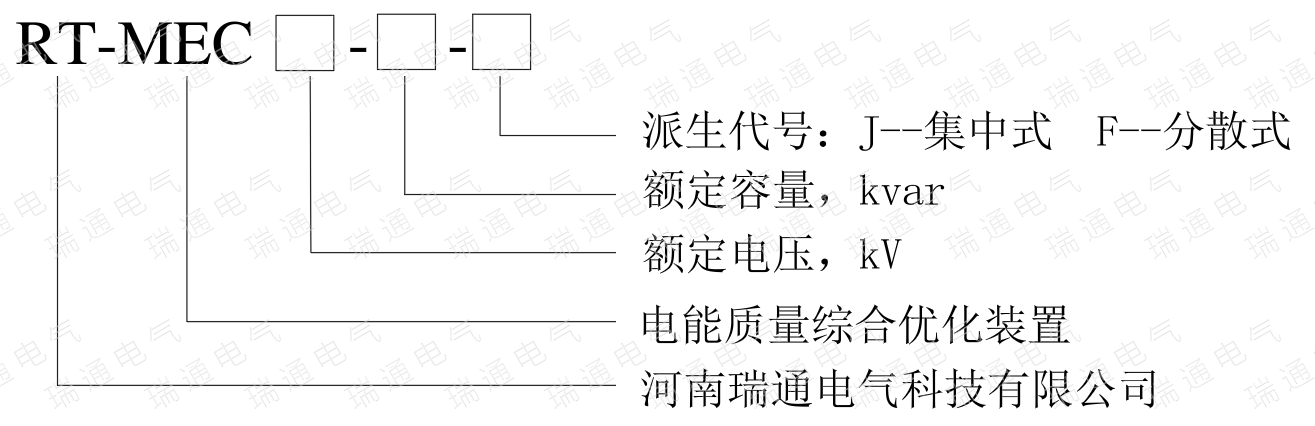

型號說明

工作原理：

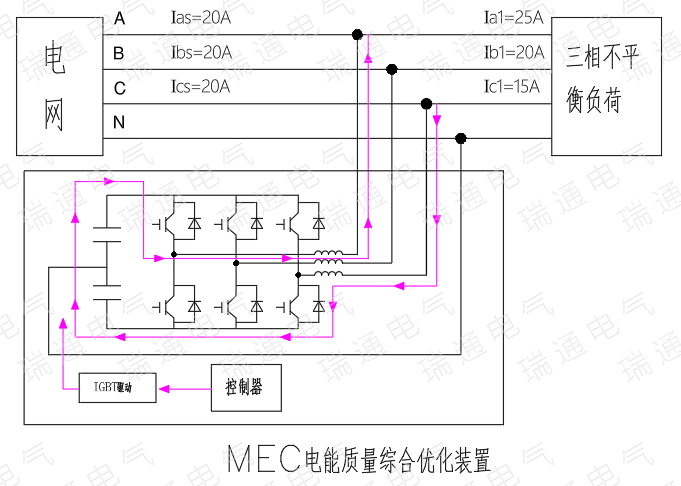

RT-MEC-J系列電能質量綜合優化裝置工作原理如下圖所示：

電能質量綜合優化裝置工作原理圖

當裝置采樣到變壓器低壓側三相電流值出現不平衡時，裝置會快速計算與平均值的偏差，并驅動電力電子變換模塊動態轉移相間有功功率，從而精準平衡三相負荷。在調節過程中，裝置同步檢測無功與諧波分量，通過控制逆變器輸出反向補償電流，一體化實現無功補償與諧波濾除，最終全面提升電能質量。

技術特點

★采用三電平拓撲結構 ，有效降低了紋波電流，提高了輸出波形的品質；
★采用高集成三電平IGBT模塊，具有電壓應力低，可靠性高，導通損耗和開關損耗大幅減??；
★采用磁環電抗器，具有體積小、重量輕、溫升低、噪音小的特點；采用高性能的霍爾電流傳感器和霍爾電壓傳感器，采樣精度高；
★采用模塊化設計，方便安裝及增容；
★具有多種補償模式:有功不平衡調整優先、無功補償優先、諧波治理優先等多種調節模式；全響應時間小于10ms，控制快速，有利暫態穩定性的提高；
★具有母線過壓、欠壓、缺相等外部電氣故障及IGBT過熱、過流等內部故障的完善的保護功能。

技術參數

MEC電氣規格	額定容量	30kvar	35kvar	50kvar	75kvar
	額定輸入線電壓	200V/400V/690V（可定制）
	頻率	50Hz/60Hz±10%（可設置）
	補償模式	不平衡補償優先、無功補償優先、諧波補償優先等
	整機效率	≥98%
	相數	3相4線/3相3線
	電路拓撲	三電平
	響應時間	≤10ms
	噪聲指標	≤55dB
	固定方式	戶外線桿安裝
通訊協議	Modbus/Bacnet標準協議
通信接口	干接點	EPO/DI/DO
	通信	RS485/RS232/Ethernet

保護功能	電網過欠壓、電網過欠頻、電網缺相、過載保護、過溫保護等
環境規格	使用場所	戶外、無腐蝕性、可燃性氣體、油霧、水蒸汽、滴水或鹽分等
	工作海拔	≤1500米，高出1500米的部分，每高出100米，額定容量降低1%
	儲存溫度	-45℃ ~ +70℃
	工作溫度	-45℃ ~ +55℃
	濕度	小于95%RH,無水珠凝結
	振動	小于5 .9 m/s （ 0.6g ）

備注：特殊規格可定制生產 。

訂貨須知

為了更準確的了解現場情況，客戶在訂貨時需提供以下資料：
1 ）臺區變壓器容量；
2 ）臺區支路三相電流不平衡情況；
3 ）其他特殊要求。
