一、概述

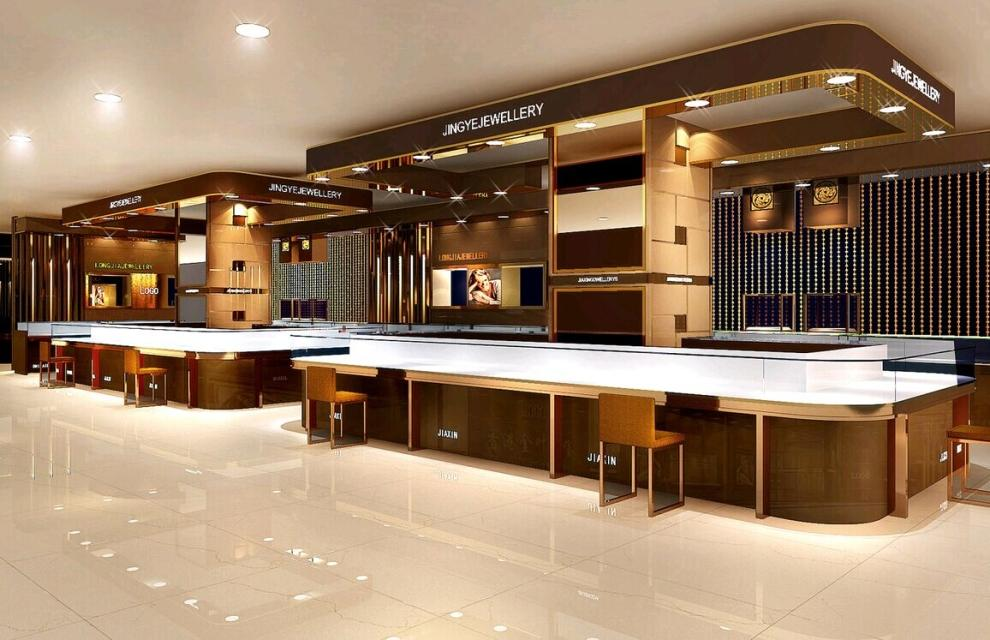

隨著城市化的進程不斷加快，各類大中型百貨商場和商貿城，尤其是集休閑娛樂購物于一體的商城迅速的在各個人口聚集區盛放開來。為了美觀及節能，這些商業綜合體在外景亮化及室內照明兩部分使用了大量單相負荷，更是普遍采用了眾多LED類單相開關電源替代傳統電源為亮化照明負載供電，以實現盡可能大的節電效果；但單相開關電源在整流供電時，會產生較大比例的諧波電流成分，其中3次諧波電流為主要諧波成分，負載產生的3次諧波電流不僅不能象基波及其他次諧波電流在零線上進行矢量抵消，而是以360度矢量角完全疊加到零線上，導致零線上3次諧波電流為相線上的3倍左右
LED光源的特點及優勢使其成為市場上亮化工程采用的主要燈具。但LED燈均為直流供電。電源在整流過程中會產生很大的3次諧波電流（三次諧波電流），3次諧波電流為零序湝波電流，三相矢量角度一致，3次諧波電流向零線電纜相疊加。
通常開關電源的3次諧波電流含量在55%~80%之間，使LED照明出現一些奇怪的現象：“零線電流比相線電流大很多、零線電纜發熱嚴重甚至使穿電纜的套管發熱發燙”。


二、零線電流過大會造成的隱患
１、LED亮化照明零線電流過大、零線發熱嚴重，零線明顯存在電氣火災隱患；
2、LED亮化照明開關頻繁跳閘，供電變壓器溫度過高；

三、零線電流過大解決方案

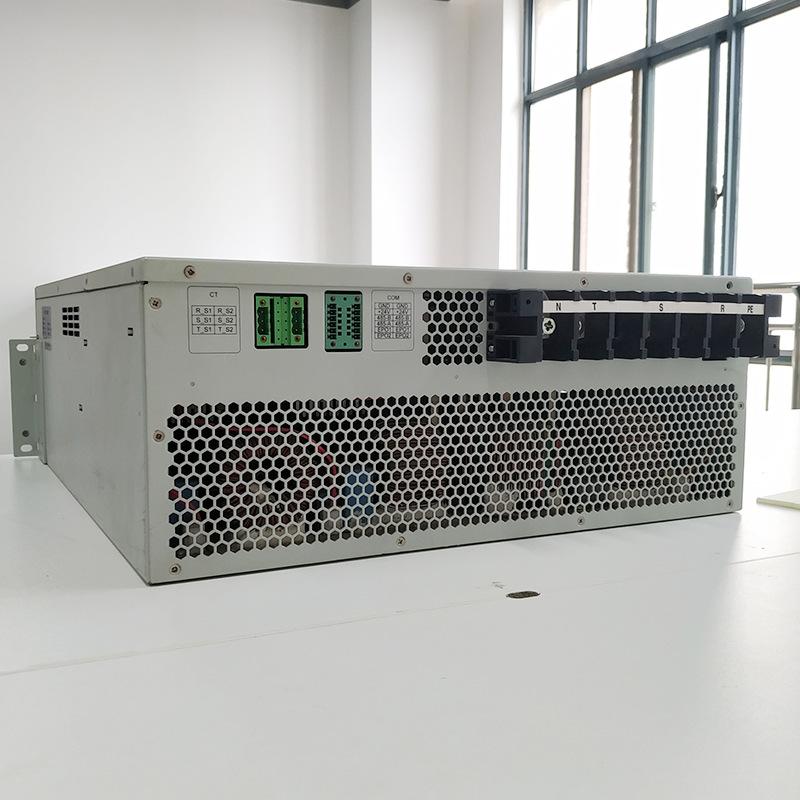

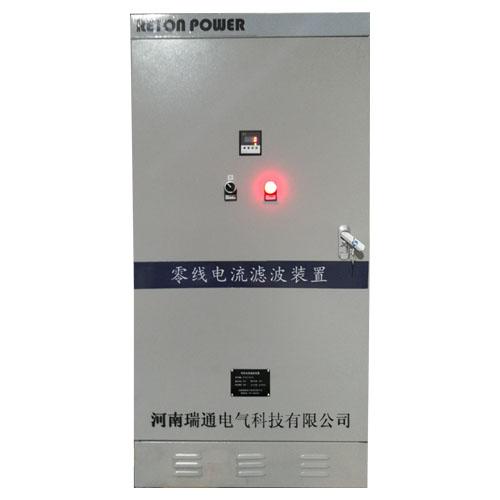

RT-NLF系列零線電流治理裝置是瑞通電氣開發的新型零線電流治理設備，在解決現代建筑物中存在的零線電流過大問題具有極高的實用價值。將RT-NLF系列零線電流治理裝置串聯在零線或相線上，或并聯在相線上就能夠減小零線上的3次諧波電流，進而降低零線電流，解決零線過熱問題；同時相線上的3次諧波電流也減小，反饋到變壓器的初級的3次諧波電流也很小，因此變壓器發熱的問題就得到了解決。


四、型號說明
RT-NLF系列零線電流治理裝置現有15A-600A范圍內多種規格容量產品，還可以采用多臺同規格產品并聯組合成更大容量，全面滿足各類大中型負載零線諧波電流治理需求。

RT-NLF系列零線電流治理裝置型號命名如下：



五、主要功能
RT-NLF系列零線電流治理裝置主要功能如下：
u 銳減零線電流90%以上，避免電纜電線過熱；
u 避免零線電纜由于過電流導致的短路引起電氣火災；
u 避免諧波對精密設備的干擾（如計算機死機），產生不必要的損失；
u 避免由三次諧波對三相異步電動機產生緊箍作用，使燒壞電動機；
u 避免零序保護誤動作，消除由于誤動作造成的經濟損失。
六、技術特點
RT-NLF系列零線電流治理裝置主要特點如下：
u 從全系統的角度對三次諧波電流進行治理，對整個供電系統的相線與零線上的三次諧波電流進行同步消除，配電系統上的設備都能夠受益。
u 只需串接在零線或相線上，或并聯連接，接線簡單方便；
u 采用專有的零線仿真技術，在三相負載發生不平衡波動變化時保持穩定濾波；
u 治理裝置具有即連即用即見效的高度自控性能，不需要額外的控制系統和復雜人工調節；
u 同步濾除零線和相線上3次諧波電流90%以上，減小三次諧波電流帶來的電氣火災隱患；
u 成套裝置配有剩余零線電流監測系統，全面監控剩余零線電流;
成套裝置均設計有旁路開關，特殊情況下可以快速通過旁路短接濾波器，保證負載設備繼續可靠運行。
