補償型低壓自動調壓器 RT-LSVR-SV
所屬欄目：電壓調節裝置
產品描述：
針對線路用電負荷較大、供電半徑較長而產生的末端電壓偏低，且線路功率因數不達標這一問題，我司研發部研發設計無功補償型低壓自動調壓器，裝置可根據目標值調節輸出電壓，并...
立即咨詢 咨詢熱線： 17329446165
針對配電臺區由于長距離輸電線路、工業設備啟動瞬 間導致的無功缺額較大，電壓瞬間拉低等問題，瑞通電氣 開發設計出RT-LSVR-SV系列補償型低壓自動調壓器 調壓器。該裝置根據目標電壓進行補償，使無功功率和線 路電壓均達到合格范圍，保證供電質量。

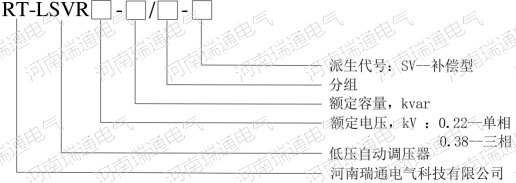

型號說明：
工作原理

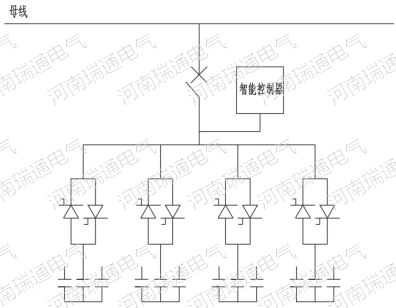

RT-LSVR-SV系列補償型低壓自動調壓器主要由智能控制器、投切開關、電容器及輔助系統構成，其 接線示意圖如下所示：
補償型低壓自動調壓器接線示意圖
當母線電壓有較大波動時，母線電壓可能超出電壓允許范圍。當智能控制器監測到系統電壓降低時，控制 器發出指令，控制投切開關快速投切電容器組，實現精準的補償，緩解由于無功缺額較大導致的電壓驟降，使 母線電壓重新調整到允許范圍之內。
技術特點：
★ 三相分別控制，可獨立調節；
★ 模塊化設置，便于安裝與維護；
★ 可以補償無功功率，提高功率因數，改善電能質量；
★ 無浪涌電流，無諧波畸變、無機械磨損，壽命長，可靠性高；
技術參數
|
相數 |
單相 |
三相 |
|
|
額定電壓 |
220V |
380V |
|
|
|
30kvar、60kvar、90kvar、120kvar |
||
|
額定頻率 |
50Hz |
||
|
調節方式 |
分相調節 |
||
|
響應時間 |
≤0.02S |
||
|
整機損耗 |
≤0.5% |
||
|
冷卻方式 |
自然冷卻+強制風冷 |
||
|
噪音(距離機器1m處) |
≤45dB |
||
|
|
溫度 |
-25 C~55 C |
|
|
|
相對濕度 |
35%～95%(非凝結狀態) |
|
|
接入方式 |
并聯接入 |
||
|
安裝方式 |
戶外線桿安裝 |
||
備注：特殊規格可定制生產。
訂貨須知：
為了更準確的了解現場情況，客戶在訂貨時需提供以下資料：
1)安裝點之后負荷大小；
2)安裝點電壓波動范圍；
3)安裝點無功缺額；
4)其他特殊要求。
