您的位置：河南瑞通電氣科技有限公司 > 產品中心 > 電壓調節裝置 >

電力電子型調壓器（補償型）RT-LSVR-TB

所屬欄目：電壓調節裝置

產品描述：

針對配電臺區由于供電線路長、線徑偏小、負荷變化大而造成的供電電壓偏低問題，以及由于分布式光伏接入而導致的接入點電壓偏高等情況，瑞通電氣開發設計出 RT-LTVR 系列電力電子...

立即咨詢咨詢熱線： 17329446165

產品概述

1.產品概述

電力電子型調壓器(補償型)RT-LSVR-TB是一種基于現代電力電子技術的電壓調節設備，采用先進的功率半導體器件IGBT和智能控制算法，實現對電壓的快速、精確調節。該設備能夠有效解決電力系統中的電壓波動、電壓偏低或偏高等問題，提升電能質量，保障用電設備的安全穩定運行。

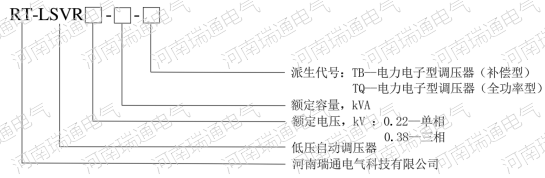

2.型號說明：

電力電子型調壓器

3.工作原理：

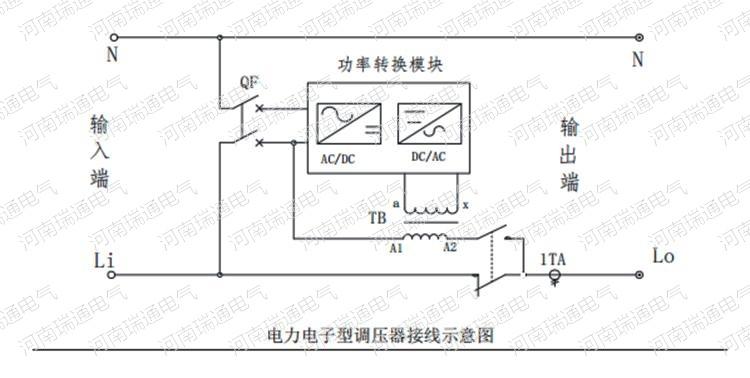

RT-LSVR-TB系列產品主要由交流旁路單元、功率變壓器、整流單元、逆變單元、輸入輸出配電及保護等構成，其接線示意圖如下所示：

市電輸入電壓處于允許的波動范圍內時，系統運行于交流旁路模式。若因負荷加重而出現“低電壓”現 象，或是負荷減輕引起“高電壓”現象，系統將從旁路模式切換至整流逆變模式。此時，整流單元在數字信號 處理器的控制下，通過IGBT模塊輸出穩定的內部直流電壓，并具備穩壓功能，可以抑制市電輸入電壓的波動。逆變單元?jiǎng)t依據當前市電電壓的具體數值，計算所需補償?shù)碾妷褐?，并通過變壓器將此電壓疊加至市電之上，與市電一同供應給負載，以此方式解決“低電壓”或“高電壓”的問題。

4. 技術特點

★ 三相輸出分別控制、獨立調節；
★ 具有安全運行的自動旁路控制系統；
★ 調節線路電流不平衡度，改善電能質量；
★ 無浪涌電流，不產生諧波畸變、無機械磨損，使用中免維護；
★ 可以解決由于供電線路長、負荷變化大而造成的供電電壓偏低；

5.主要技術參數

相數	單相	三相
輸入電壓范圍	154V~264V
額定容量	10kVA、20kVA、30kVA	30kVA、60kVA、90kVA
額定頻率	50Hz±10%
額定輸出電壓	220Vrms/230Vrms面板可設
逆變過載能力	<1.05倍額定功率可長期過載，1.05倍至1.1倍功率可過載1小時后轉旁路， 1.1倍至1.25倍功率過載10分鐘轉旁路， 1.25倍至1.5倍功率過載1分鐘轉旁路，1.5倍功率以上過載0.2秒轉旁路
運行模式	自動調壓運行模式+旁路運行模式
保護功能	過流保護，過溫保護，輸出短路保護等
冷卻方式	智能風冷
接入方式	串聯接入
安裝方式	戶外桿上支架安裝
